SCR (Silicon Controlled Rectificier)
El acrónimo de rectificador controlado de silicio (Silicon Controlled Rectificier). Es un impulso de diodo controlado aplicado sobre el gatillo (puerta).
 |
| Tipo | VDRM | VTM | VGT | IGT | DV / DT | Es H | ITM |
| 2N2573 | 025V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N4167 | 025V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4183 | 025V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N5060 | 030V | 1,7V | 0.8V | 0,2 mA | 30V / us | 5 mA | 1.2A |
| 2N3670 | 40V | 1,1V | 0,68V | 7 mA | 100V / nos | 20 mA | 25A |
| 2N2574 | 050V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N6400 | 050V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6394 | 050V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N5168 | 050V | 1.5V | 1.5V | 40 mA | 50V / us | 50 mA | 20A |
| 2N4168 | 050V | 1.4V | 0,75V | 10 mA | 50V / us | 50 mA | 15.7a |
| 2N4441 | 050V | 1W | 0,75V | Z mA | 50V / us | 6 mA | 5A |
| 2N4184 | 050V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N5061 | 060V | 1,7V | 0.8V | 0,2 mA | 30V / us | 5 mA | 1.2A |
| 2N3870 | 100V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N3896 | 100V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N2575 | 100V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N6401 | 100V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6395 | 100V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N6171 | 100V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N5062 | 100V | 1,7V | 0.8V | 0,2 mA | 30V / us | 5 mA | 1.2A |
| 2N4185 | 100V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N6167 | 100V | 1.5V | 0,63V | 2,1 mA | 50V / us | 3,5 mA | 41A |
| 2N4169 | 100V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N3668 | 100V | 1,1V | 0,68V | 7 mA | 100V / nos | 20 mA | 25A |
| 2N5063 | 150V | 1,7V | 0.8V | 0,2 mA | 30V / us | 5 mA | 1.2A |
| 2N3897 | 200V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N3871 | 200V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N3669 | 200V | 1,1V | 0,68V | 7 mA | 100V / nos | 20 mA | 25A |
| 2N2576 | 200V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N6402 | 200V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6396 | 200V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N6172 | 200V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N6168 | 200V | 1.5V | 0,63V | 2,1 mA | 50V / us | 3,5 mA | 41A |
| 2N5169 | 200V | 1.5V | 1.5V | 40 mA | 50V / us | 50 mA | 20A |
| 2N5064 | 200V | 1,7V | 0.8V | 0,2 mA | 30V / us | 5 mA | 1.2A |
| 2N4186 | 200V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4170 | 200V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4442 | 200V | 1W | 0,75V | 07 mA | 50V / us | 6 mA | 5A |
| 2N2577 | 300V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N4187 | 300V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4171 | 300V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4199 | 300V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
| 2N3898 | 400V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N3872 | 400V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N2578 | 400V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N6403 | 400V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6397 | 400V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N6173 | 400V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N6169 | 400V | 1.5V | 0,63V | 2,1 mA | 50V / us | 3,5 mA | 41A |
| 2N5170 | 400V | 1.5V | 1.5V | 40 mA | 50V / us | 50 mA | 20A |
| 2N4188 | 400V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4200 | 400V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
| 2N4172 | 400V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4445 | 400V | 1W | 0,75V | 07 mA | 50V / us | 6 mA | 5A |
| 2N2577 | 500V | 1,1V | 0.7V | 40 mA | 30V / us | 10 mA | 20A |
| 2N4189 | 500V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4201 | 500V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
| 2N4173 | 500V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N3899 | 600V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N3873 | 600V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N6404 | 600V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6398 | 600V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N6174 | 600V | 1.5V | 0,69V | 4 mA | 50V / us | 5,2 mA | 69A |
| 2N6170 | 600V | 1.5V | 0,63V | 2,1 mA | 50V / us | 3,5 mA | 41A |
| 2N5171 | 600V | 1.5V | 1.5V | 40 mA | 50V / us | 50 mA | 20A |
| 2N4190 | 600V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4202 | 600V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
| 2N4174 | 600V | 1.4V | 0,75V | 10 mA | 50V / us | 10 mA | 15.7a |
| 2N4444 | 600V | 1W | 0,75V | 07 mA | 50V / us | 6 mA | 5A |
| 2N4203 | 700V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
| 2N6405 | 800V | 1,7V | 5 mV | 4 mA | 50V / us | 6 mA | 32A |
| 2N6399 | 800V | 1,7V | 0.7V | 4 mA | 50V / us | 6 mA | 24A |
| 2N4204 | 800V | 2,6V | 1.5V | 50 mA | 250 V / us | 3 mA | 5A |
Actual entre el ánodo y el cátodo antes de disparar la base para la mayoría de los SCR es 10uA.
VDRM: tensión de disrupción Forward
Tensión directa es la tensión máxima de bloqueo entre el ánodo y el cátodo si se supera este límite sin disparar el SCR lleva a cabo.
VTM: pico de la tensión de estado
Tensión entre el ánodo y el cátodo después del disparo.
ITM: corriente directa en wich VTM se mide
Continua con el que se midió VTM.
DV / DT: Tasa critica levantar
Indica el número de microsegundos por V el voltaje entre el ánodo y el cátodo puede aumentar, si se excede puede disparar el SCR.
Tensión de disparo Puerta: VGT
Voltaje de disparo colocado entre la puerta y el cátodo, esta tensión es positiva.
Corriente de disparo Puerta: IGT
Puerta dispado actual mínimo.
I H: Corriente de retención
La corriente mínima entre el ánodo y el cátodo del SCR mantener después el gatillo.
I L: actual enclavamiento
La corriente mínima entre el ánodo y el cátodo que desencadena la SCR, esta corriente provoca la SCR es sólo ouver Corriente de disparo de la corriente de puerta se apaga el SCR se apaga (este parámetro también sirve para TRIAC).
Paquete: Paquete: A 92B, A 126 y A 220.
Prueba de SCR con óhmetro
| Terminales | Resistencia |
| ánodo - cátodo | Alto |
| ánodo - gate | Alto |
| puerta - cátodo | D - I bajo - alto |

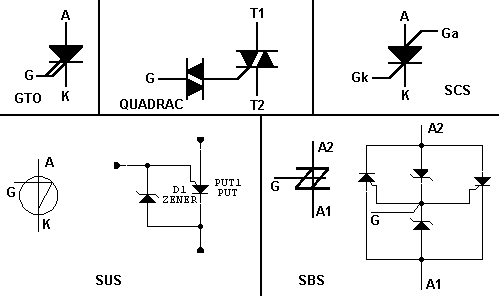

SCS (interruptor controlado de silicio)
Es similar a SCR pero con dos terminales de disparo y se puede utilizar uno de dos uno está disparando pulsos de negativo y positivo para cualquiera.
Foto - SCR
Si nos exponemos la unión PN central del pestillo ideales luz a través de una ventana y la lente, esta se comporta como un fotodiodo, que proporciona corriente de base al transistor NPN y disparar el SCR. Esto permite aislar el circuito de disparo realizado por un LED, el circuito de potencia.
GTO (Puerta Turn Off)
Todos los tiristores sólo se apagan cuando la corriente cae por debajo de la corriente de mantenimiento, lo que requiere la parada circuitos especiales en ciertos casos. El GTO permite el gatillo de cierre de pulso negativo de gran intensidad, de ahí el nombre (Puerta de apagado, fuera del gatillo).
SUS - Silicon Interruptor Unilateral
El conmutador unilateral de silicio se compone de una especie de SCR que tiene un voltaje de activación establecido por el diodo zener.
SBS - Silicon Bilateral Switch
Igual al SUS, sin embargo lleva en ambos lados.
QUADRAC
Uno tiene la misma diac encapsulación y un triac.
Diodo de cuatro capas
Es una avalancha tiristor se dispare a voltajes de decenas de V. sus dos extremos son el cátodo y el ánodo, sin gatillo. Se utiliza en la generación de osciladores de reloj y vio SCR-diente.
 |

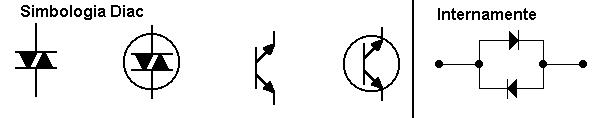

DIAC (diodo bidireccional)
 |
El diac es un dispositivo bidireccional que está impulsando en ambos lados puede ser utilizado en tensiones alternas de corriente y su funcionamiento puede ser entendido como un interruptor que se cierra cuando se supera su tensión de ruptura (VS).
| Tipo | VS | VTM | ITM | Es H |
| 1N57558 | 20V | 3V | 2A | El 1:10 -18 |
| 1N57559 | 24V | 3V | 2A | El 1:10 -18 |
| 1N57560 | 28V | 5V | 2A | El 1:10 -18 |
| 1N57561 | 32V | 5V | 2A | El 1:10 -18 |
| 1N5758 | 20V | 3V | 2A | El 1:10 -18 |
| 1N57589 | 24V | 3V | 2A | El 1:10 -18 |
| ECG6407 | 28V | 1.5V | 1A | 02:10 A -3 |
| ECG6408 | 32V | 1.5V | 1A | 02:10 A -3 |
| ECG6411 | 40V | 1.5V | 1A | 02:10 A -3 |
| ECG6412 | 63V | 1.5V | 1A | 02:10 A -3 |
Corriente mínima entre el mantenimiento de terminales DIAC conectado.
VS: Tensión de conmutación
Tensión entre unidad componenete toma de terminales o ejecutarse como un interruptor cerrado.
VTM: pico de la tensión de estado
Tensión entre los terminales después de haber sido aplicado a VS
ITM: corriente directa en wich VTM se mide
Continua con el que se midió VTM, también sería la corriente máxima que soporta el componente.

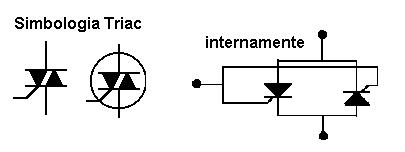

TRIAC (triodo para corriente alterna)
Esto es equivalente a la SCR sólo lleva a cabo a ambos lados de la corriente de puerta cuando se aplica.
 |
| Tipo | VDRM | VTM | VGT | IGT | DV / DT | Es H | ITM |
| 2N5444 | 200V | 1.65V | 2W | 70 mA | 50V / us | 70 mA | 56A |
| 2N5445 | 400V | 1.65V | 2W | 70 mA | 50V / us | 70 mA | 56A |
| 2N5446 | 600V | 1.65V | 2W | 70 mA | 50V / us | 70 mA | 56A |
| 2N5567 | 200V | 1.3V | 2.5V | 25 mA | 150 V / us | 30 mA | 14.2a |
| 2N5568 | 400V | 1.3V | 2.5V | 25 mA | 150 V / us | 30 mA | 14.2a |
| 2N5571 | 200V | 1.3V | 2.5V | 50 mA | 150 V / us | 75 mA | 21A |
| 2N5572 | 400V | 1.3V | 2.5V | 50 mA | 100V / nos | 75 mA | 21A |
| 2N6145 | 200V | 1.3V | 2.5V | 50 mA | 150 V / us | 75 mA | 21A |
| 2N6146 | 400V | 1.3V | 2.5V | 50 mA | 100V / nos | 75 mA | 21A |
| 2N6147 | 600V | 1.3V | 2.5V | 50 mA | 75 V / us | 75 mA | 21A |
Parámetros de tiristores
Esta tabla fue originalmente publicado en la revista New Electrónica numero 55 septiembre de 1981.
Para ver esta tabla en su totalidad ver la revista.
P G: disipación de energía a través de la puerta
P G (AV): La disipación de potencia media a través de la puerta
GM P: pico de la disipación de energía a través de la puerta
El T: Temperatura del aire libre
Tc: temperatura de encapsulación
T T: Temperatura de la unión
R: Resistencia térmica
R JA: Resistencia térmica de Unión a ambiente
JC R: Resistencia térmica de la salida con la encapsulación
R CA: Resistencia térmica del paquete con el medio ambiente
V BO: avalancha de tensión estática
V BR: estática tensión de ruptura inversa
D V (RMS): efeicaz La tensión en la corte
V D: tensión continua en los tribunales
V D (AV): tensión media en la corte
V DM: Tensión de cresta en la corte
DRM V: tensión de pico repetitiva en la corte
DWM V: corte de trabajo pico de tensión
V G: puerta de tensión estática
V G (AV): Voltaje puerto de medios
GM G: puerta Tensión de cresta
V DG: tensión estática no desencadenar puerto
GDM V: puerto pico de tensión no desencadenar
R V (RMS): efeicaz revertir tensión
V R: tensión inversa estática
V RM: tensión inversa pico
V T: saturación efeicaz tensión

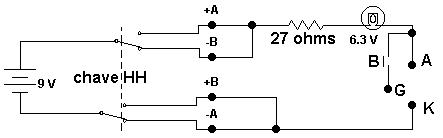

Tester SCR y TRIAC
Supongamos que la llave en la HH +, un SCR colocado en el circuito. Sin presionar el botón (b) el SCR permanece en reposo y la lámpara permanece apagada. Al pulsar el botón desencadena la SCR, entrando conducción entre A y K encender la lámpara y mantener incluso después de que suelte el botón.
Si no pulsa el botón ya encendió la lámpara, el SCR en este corto. Si pulsamos el botón de la lámpara no se enciende el SCR esta parado. Si pulsamos el botón de la luz se enciende y se apaga cuando se suelta, se tiene:
A) El SCR no disparar este (por defecto)
B) El mantenimiento actual no está logrando
Esta segunda posibilidad puede ocurrir en alta SCR de potencia.
Para probar triac, sólo te pone en el circuito, poner la llave en la HH + y repita la prueba SCR. Invierta el interruptor de HH y repita la prueba.
 |
Comentarios
Tenga en cuenta que mediante la realización de un solo sentido SCR utiliza la HH sólo en una posición clave. Sin embargo, como el triac conduce ambos lados tiene que cambiar la polaridad, probando el (+) y (-)

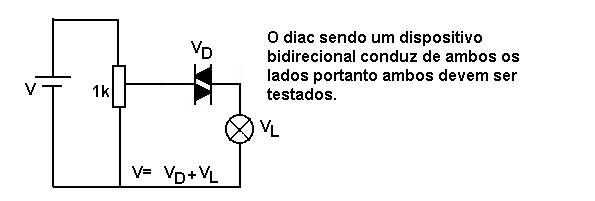

Tester DIAC
La lámpara se enciende sólo cuando se supera la tensión de ruptura del diac.
 |
| Tipo | Número | Parámetros |
| SCR | TIC 44 | 030V x 0.6A |
| SCR | TIC 45 | 060V x 0.6A |
| SCR | TIC 46 | 100V x 0.6A |
| SCR | TIC 47 | 200V x 0.6A |
| SCR | TIC 48 | 300V x 0.6A |
| SCR | TIC 106A | 100V x 005A |
| SCR | TIC 106B | 200V x 005A |
| SCR | 106C TIC | 300V x 005A |
| SCR | TIC 106D | 400V x 005A |
| SCR | TIC 106E | 500V x 005A |
| SCR | TIC 106F | 050V x 005A |
| SCR | TIC 106Y | 030V x 005A |
| SCR | TIC 116A | 100V x 008A |
| SCR | TIC 116B | 200V x 008A |
| SCR | 116C TIC | 300V x 008A |
| SCR | TIC 116D | 400V x 008A |
| SCR | TIC 116E | 500V x 008A |
| SCR | TIC 116F | 050V x 008A |
| SCR | TIC 116M | 600V x 008A |
| SCR | TIC 126A | 100V x 012A |
| SCR | TIC 126B | 200V x 012A |
| SCR | 126C TIC | 300V x 012A |
| SCR | TIC 126D | 400V x 012A |
| SCR | TIC 126E | 500V x 012A |
| SCR | 126f TIC | 050V x 012A |
| SCR | TIC 126M | 600V x 012A |
| TRIAC | TIC 206A | 100V x 003A |
| TRIAC | TIC 206B | 200V x 003A |
| TRIAC | 206C TIC | 300V x 003A |
| TRIAC | TIC 206D | 400V x 003A |
| TRIAC | TIC 206E | 500V x 003A |
| TRIAC | TIC 206M | 600V x 003A |
| TRIAC | TIC 216A | 100V x 006A |
| TRIAC | TIC 216B | 200V x 006A |
| TRIAC | 216C TIC | 300V x 006A |
| TRIAC | TIC 216D | 400V x 006A |
| TRIAC | TIC 216E | 500V x 006A |
| TRIAC | TIC 216M | 600V x 006A |
| TRIAC | 216S TIC | 700V x 006A |
| TRIAC | TIC 216N | 800V x 006A |
| TRIAC | TIC 226A | 100V x 008A |
| TRIAC | TIC 226B | 200V x 008A |
| TRIAC | 226C TIC | 300V x 008A |
| TRIAC | TIC 226D | 400V x 008A |
| TRIAC | TIC 226E | 500V x 008A |
| TRIAC | TIC 226M | 600V x 008A |
| TRIAC | TIC 236A | 100V x 012A |
| TRIAC | TIC 236B | 200V x 012A |
| TRIAC | 236C TIC | 300V x 012A |
| TRIAC | TIC 236D | 400V x 012A |
| TRIAC | TIC 236E | 500V x 012A |
| TRIAC | TIC 236M | 600V x 012A |
| TRIAC | TIC 246A | 100V x 016A |
| TRIAC | TIC 246B | 200V x 016A |
| TRIAC | 246C TIC | 300V x 016A |
| TRIAC | 246d TIC | 400V x 016A |
| TRIAC | 246e TIC | 500V x 016A |
| TRIAC | TIC 246M | 600V x 016A |
| TRIAC | TIC 253A | 100V x 020A |
| TRIAC | TIC 253B | 200V x 020A |
| TRIAC | 253c TIC | 300V x 020A |
| TRIAC | 253d TIC | 400V x 020A |
| TRIAC | TIC 253E | 500V x 020A |
| TRIAC | TIC 253M | 600V x 020A |
| TRIAC | TIC 263A | 100V x 025A |
| TRIAC | TIC 263B | 200V x 025A |
| TRIAC | 263C TIC | 300V x 025A |
| TRIAC | 263d TIC | 400V x 025A |
| TRIAC | TIC 263E | 500V x 025A |
| TRIAC | TIC 263M | 600V x 025A |
Tenga cuidado con el tamaño de los tiristores, recuerde que el voltaje máximo es de 180V en 127V y 220V es 311v.
No hay comentarios:
Publicar un comentario
